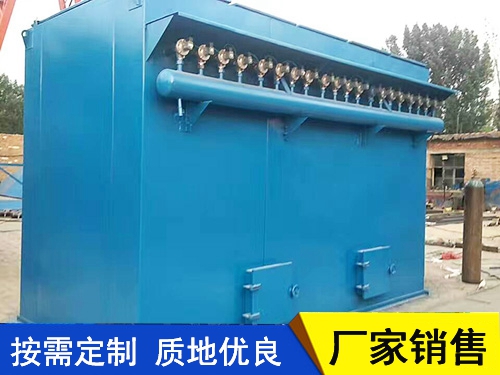

HMC型脉喷单机除尘器此系列共有六个规格,每种规格又可分为标准带灰式A型和敞开法兰式(无灰斗)B型二种。其结构主要由过滤室、滤袋、净气室、灰斗、卸灰阀、脉冲喷吹清灰装置、电控箱组成,箱体全部采用焊接结构。检修门用泡沫胶条密封,除尘器严密不漏风。
HMC系列脉冲单机除尘器构造结构特点
除尘器本体由壳体、滤袋总成、喷吹清灰装置、排灰装置四个部分组成。
壳体部分由上箱体、中箱体、灰斗、进出风口组成。
滤袋总成由滤袋、滤袋框架等组成。
喷吹清灰装置由气包、喷吹管、脉冲阀、电磁控制阀、电控仪等组成。
灰装置由电机、减速器、螺旋输送机、星形卸料阀组成。
脉冲阀I型采用直角脉冲阀,Ⅱ型采用直冲阀,减少了脉冲阀自身的阻力,是一种较为理想的脉冲喷吹方式。
HMC系列脉冲单机除尘器是我公司消化吸收同类产品经改进后设计而成的小型袋除尘器。除尘器采用脉冲喷吹的清灰方式。具有清灰效果好、净化、处理风量大、滤袋寿命长、维修工作量小、运行 等等的优点。广泛用于冶金、建材、机械、化工、矿山等各种工矿企业非纤维性粉尘工业粉尘的除尘净化与物料回收。
HMC型脉喷单机除尘器是一种新型的脉冲布袋除尘器,是我公司引进德国具有上九十年代技术水平的 除尘器进行吸收,并结合中国特点,研制出来的一种新型收尘器。该收尘器是采用高压(0.5~0.4MPa)大流量脉冲阀逐条滤袋喷吹清灰的技术。能够从大量 粉尘(颗粒£5μm,含量370%以上)的气体中,(1300g/m3n)的气体中,把以上的粉尘收集下来。
HMC型脉喷单机除尘器注意事项:
严格控制进入除尘器的烟气温度。
根据生产工艺的要求控制引风机的入口压力。
机械传动部分定期注入润滑油,列换易损件。
电磁脉冲阀每三个月清洗一次,如有脏堵及时 , 换易损件。
压缩空气的油水分离器、储气罐、气包每班排污一次。
半年检查一次滤袋,如有破损或油污,应及时 换或清洗。
技术参数:
性能 型号 | HMC-32 | HMC-48 | HMC-64 | HMC-80 | HMC-96 | HMC-112 | |
处理风量(m3/h) | 1500-2100 | 2100-3700 | 2000-4300 | 4000-6000 | 5200-7000 | 6000-9000 | |
总过滤面积(m2) | 24 | 36 | 48 | 60 | 72 | 84 | |
过滤风速(m/min) | 1.00-1.50 | 1.00-1.50 | 1.00-1.50 | 1.10-1.70 | 1.20-1.70 | 1.20-1.80 | |
滤袋数量(条) | 32 | 48 | 64 | 80 | 96 | 112 | |
人口气体温度(℃) | ≤120℃ | ||||||
设备阻力(Pa) | ≤1200 | ||||||
人口粉尘浓度(g/m3) | ≤200 | ||||||
排放浓度(mg/m3) | ≤50 | ||||||
清灰用压缩空气 | 压力(MPa) | 0.5-0.7 | |||||
耗气量(m2/min) | 0.10 | 0.14 | 0.20 | 0.24 | 0.29 | 0.34 | |
承受负压(Pa) | 5000 | ||||||
脉冲阀数量(个) | 4 | 6 | 8 | 10 | 12 | 14 | |
风机用电机功率(KW) | 1.5 | 3.0 | 4.0 | 5.5 | 5.5 | 7.5 | |
重量 kg | A型(带灰斗) | 1350 | 1620 | 1850 | 2360 | 2800 | 3200 |
B型(不带灰斗) | 1220 | 1470 | 1670 | 2150 | 2540 | 2880 |
