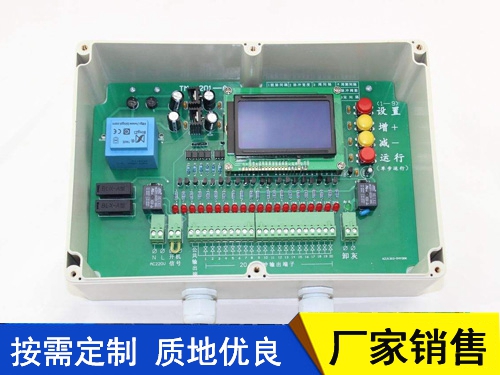

JMK型脉冲控制仪

JMK型脉冲控制仪是无触点脉冲控制仪，它是脉冲袋式除尘器喷吹清灰系统的主要控制仪器。它的性能好坏直接影响喷吹清灰效果。通过调整控制仪的脉冲周期（时间）和脉冲宽度（脉宽）除尘器系统的正常运行。

本控制仪采用集成控制电路和可控硅直流开关，它具有体积小、寿命长、重量轻、工作稳定和调节方便（脉冲宽度和脉冲周期可在较大范围内随意调节）等特点。

该仪器由直流稳定，脉冲发生器，单稳，数字集成电路，门控，门推动，可控硅输出，数码显示等电路组成。 脉冲控制仪采用目前的WOS数字集成电路，显著提高了仪器的工作性，在电路设计上增加了短路自动保护，LED显示电路，   有利于延长使用寿命。并且有的抗干扰能力。易于安装，调试，维修。

怎样巧妙的应用JMK型脉冲控制仪控制信号？

1、在采用面板安装型时做为系统启动信号 利用外置的面板型开关做系统启动信号，好处远远大于直接控制脉冲控制仪的电源，大家都知道，单片机每次的上电均需要1-2秒的稳定时间，而采用这种方法，单片机只是在待机与工作之间转换状态。

2、外接压差控制开关用在外压差控制开关时，可以利用压差开关的输出无源接点信号做为压差控制信号，从而实现脉冲控制仪的自动开启。

3、在除尘器安装于除尘器顶部时做远控信号用 很多小型除尘器均把控制仪直接安装于除尘器的顶部，这样通过外接控制信号控制控制仪的开与关就非常方便了。

JMK型脉冲控制仪的维修和注意事项

1. 接头严禁虚焊和接触不良，单机输出线只能供单机使用。切不可互相连接。

2.    换保险管不能大于2A。严禁用导线或其它导电物代替保险管。

3. 电磁阀和连接导线不应出现短路，漏电现象，要经常检查对地电阻大于2兆欧。

4. 配接电磁或检修仪器故障时，请关掉电源，以免发生事故。

JMK型脉冲控制仪的工作原理：

◆控制仪每次输出一位的驱动电压，一个驱动电压持续时间，称为脉冲宽度。相邻二个输出驱动电压之间的间隔时间， 称为脉冲间隔。控制仪完成对所有位的电磁阀驱动输出所需要的时间，称为脉冲周期。两个脉冲周期之间的停顿时间，称为循环间隔。

◆本控制仪核心控制由单片机实行，实现按键参数设定、数码显示及循环间隔、脉冲间隔和脉冲宽度控制。各输出端输出控制电磁脉冲阀的开启，喷吹压缩空气清灰，同时有发光二极管显示喷吹顺序。本控制功能，操作简单明了。除尘器清灰时，一边过滤一边喷吹清灰，脉冲控制仪按设定的脉冲宽度和脉冲间隔输出电信号控制脉冲阀逐个喷吹清灰。

◆除尘器清灰时，一边过滤一边喷吹清灰，脉冲控制仪按设定的脉冲宽度和脉冲间隔输出电信号控制脉冲阀逐个喷吹清灰。
