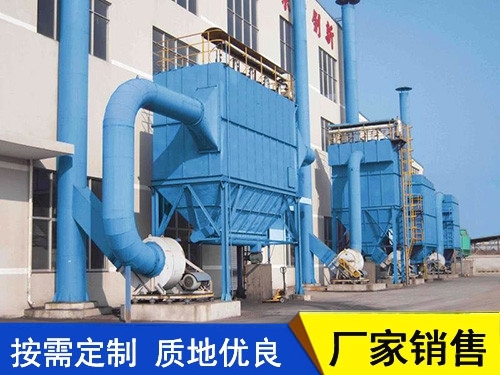

GA型系列大气清灰袋式除尘器
GA型系列大气清灰袋式除尘器

在线订购

产品详情






GA型系列大气清灰袋式除尘器的清灰系统采用了高频振动加反吹风来处理,而其中反吹风由特殊设计的电动缸带动三通阀来实现,电动缸的动作由一套自控系统来控制,比过去采用的脉冲反吹和高压反吹布袋除尘器,大大节省了配套辅助设备的投资,而且还显著降低了电能消耗和设备的运行费用。

随着工作时间的加长,滤袋内壁上粉尘层的厚度逐渐增加,阻力也随之逐渐上升高值达到80~120毫米水平柱时,我们可以通过可通过U型压力计看出这一变化,电动缸开动使用电动三通阀的主阀板关闭,付阀板打开,即可进行反吹清灰。同时该设备还具有性能稳定可靠、滤袋寿命长、除尘效率高、检修方便等优点。含尘气体由进气管进入灰斗,再向上经由箱体内的滤袋净化后,由电动三通阀开启的主阀板处排至气管,出气管的气体再经离心风机、烟囱排入大气中。该除尘器被广泛用于陶瓷、冶金、铸造、轻工、粮食、建材、化工等行业。

GA型系列大气清灰布袋除尘器工作原理:

含尘气体由进气管进入灰斗,再向上经由箱体内的滤袋净化后,由电动三通阀开启的主阀板处排至出气管,出气管的气体再经离心风机,烟囱排入大气中。

随着工作时间的加长,滤袋内壁上粉尘层的厚度逐渐增加,阻力也随之逐渐上升,当阻力升高值达到80~120毫米水柱时,(可通过U型压力计看出),电动缸开动使用电动三通阀的主阀板关闭,付阀板打开,进行反吹清灰。

反吹空气通过电动三通阀进入箱体后,与过滤状态相比反向通过滤袋,与此同时,高频电振器开始动作,使滤袋随这作高频震动。在反吹及高频振动的同时作用下起到清灰的效果(清灰时间是可调的)。清灰结束时高频电振停止振动。电动三通阀主阀板打开,付阀同时关闭,又恢复了正常过滤状态。可以按照需要调整清灰的相邻间隔时间、使各箱体按指定的时间依次序进行清灰。

GA型系列大气清灰袋式除尘器规格及技术性能表:

序号性能参数 规格
1过滤面积(米2)104156208260
2滤袋 数量(条)6496128160
3滤袋 规格(直径×长度毫米) Φ160×3350Φ160×3350Φ160×3350Φ160×3350
4设备阻力(毫米水柱)<120<120<120<120
5除尘效率 %>99>99>99>99
6入口含尘浓度(克/米3)<15<15<15<15
7过滤风速(米/分)1.0-2.01.0-2.01.0-2.01.0-2.0
8处理风量(米3/时)6240-124809036-187202450-2490015600-31200
9使用温度(℃)<120<120<120<120
10电机总容量(瓦)1.341.712.683.05
11外形尺寸
长×宽×高毫米2
3000×3725
     ×6640
3000×4525
      ×6640
3000×5325×66403000×6125×6640
12设备重量 (公斤)4256525265137409
序号性能参数 规格
1过滤面积(米2)312364416
2滤袋 数量(条)192224256
3滤袋 规格(直径×长度毫米)Φ160×3350Φ160×3350Φ160×3350
4设备阻力(毫米水柱)<120<120<120
5除尘效率 %>99>99>99
6入口含尘浓度(克/米3)<15<15<15
7过滤风速(米/分)1.0-2.01.0-2.01.0-2.0
8处理风量(米3/时)18720-3744021840-4368024960-19920
9使用温度(℃)<120<120<120
10电机总容量(瓦)4.024.395.36
11外形尺寸长×宽×高毫米23000×6925×66403000×7725×66403000×8575×6640
12设备重量 公斤8570936610827
